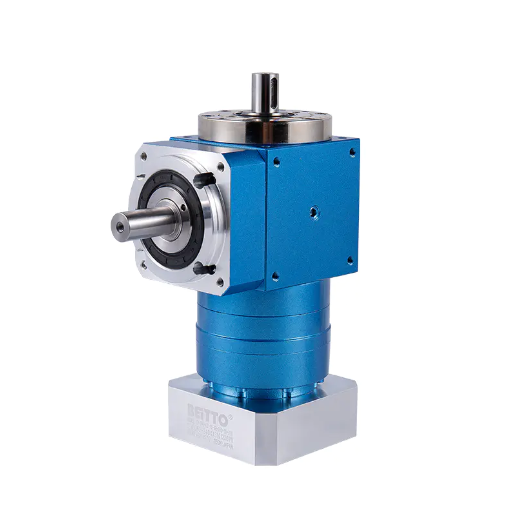

คู่มือขั้นสูงสำหรับกระปุกเกียร์ดาวเคราะห์แรงบิดสูง: การออกแบบ ข้อดี และการใช้งาน

ในโลกของการควบคุมการเคลื่อนไหวและการส่งกำลังที่แม่นยำ มีส่วนประกอบเพียงไม่กี่ชิ้นที่มีความสำคัญและอเนกประสงค์พอๆ กับ กระปุกเกียร์ดาวเคราะห์แรงบิดสูง . มีชื่อเสียงในด้านความหนาแน่นของแรงบิด ความแข็งแกร่ง และความแม่นยำที่ยอดเยี่ยม กระปุกเกียร์เหล่านี้เป็นหัวใจสำคัญของการใช้งานทางอุตสาหกรรมที่มีความต้องการสูง คู่มือที่ครอบคลุมนี้จะเจาะลึกหลักการทางวิศวกรรม ประโยชน์หลัก และเกณฑ์การคัดเลือกสำหรับกระปุกเกียร์ดาวเคราะห์ โดยมุ่งเน้นที่โซลูชันแรงบิดสูงสำหรับงานที่ท้าทายที่สุด

ทำความเข้าใจเกี่ยวกับสถาปัตยกรรมกระปุกเกียร์ของดาวเคราะห์

ที่แกนกลางของระบบเกียร์ดาวเคราะห์ประกอบด้วยองค์ประกอบหลักสามส่วนซึ่งจัดเรียงอย่างมีศูนย์กลางร่วมกัน โดยเลียนแบบระบบสุริยะ การออกแบบที่เป็นเอกลักษณ์นี้เป็นที่มาของความสามารถอันน่าทึ่ง

ส่วนประกอบหลักและหน้าที่ของมัน

• ซันเกียร์: เกียร์กลางซึ่งโดยทั่วไปจะเป็นไดรเวอร์อินพุต
• ดาวเคราะห์เกียร์: เฟืองหลายตัวที่โคจรรอบซันเกียร์ ประกบกับทั้งดวงอาทิตย์และเฟืองวงแหวน
• ผู้ให้บริการดาวเคราะห์: ยึดเฟืองดาวเคราะห์ให้อยู่กับที่และมักจะทำหน้าที่เป็นเอาท์พุต ส่งผลให้มีแรงบิดทวีคูณ
• วงแหวนเกียร์ (วงแหวน): วงแหวนรอบนอกที่มีฟันหันเข้าด้านในซึ่งล้อมรอบทั้งระบบ มักจะยึดอยู่กับที่หรือใช้เป็นเอาท์พุตทางเลือก

วิธีคูณแรงบิดสำเร็จ

พลังของการออกแบบดาวเคราะห์นั้นอยู่ที่ความสามารถในการกระจายโหลดไปยังเฟืองดาวเคราะห์หลายตัว การแบ่งโหลดนี้คือสิ่งที่ช่วยให้ฟอร์มแฟคเตอร์ขนาดกะทัดรัดสามารถรองรับแรงมหาศาลได้ เมื่อใช้แรงบิดกับซันเกียร์ มันจะขับเคลื่อนเฟืองดาวเคราะห์ ซึ่งจะ "เดิน" ไปตามเฟืองวงแหวนที่อยู่นิ่ง การกระทำนี้ทำให้พาหะดาวเคราะห์หมุนด้วยความเร็วลดลงแต่มีแรงบิดเพิ่มขึ้นอย่างมาก อัตราส่วนลดถูกกำหนดโดยจำนวนฟันบนดวงอาทิตย์ ดาวเคราะห์ และวงแหวนเกียร์ ดังที่ระบุไว้ในตำราวิศวกรรมเครื่องกล สูตรพื้นฐานสำหรับอัตราส่วนชุดดาวเคราะห์อย่างง่าย (ด้วยเฟืองวงแหวนคงที่) คือ 1 (ฟันเฟืองวงแหวน / ฟันเฟืองซันเกียร์) ซึ่งอธิบายอัตราส่วนสูงที่ทำได้ในระยะเดียว [1]

ข้อได้เปรียบที่สำคัญของกระปุกเกียร์ดาวเคราะห์แรงบิดสูง

การเลือกกระปุกเกียร์ดาวเคราะห์มากกว่าประเภทอื่นๆ เช่น การออกแบบเพลาขนานหรือเฟืองตัวหนอน มอบข้อได้เปรียบที่แตกต่างกันสำหรับการใช้งานที่มีประสิทธิภาพสูง

ข้อได้เปรียบที่สำคัญในสถานการณ์ที่มีความต้องการสูง:

• อัตราส่วนแรงบิดต่อปริมาตรที่ยอดเยี่ยม: การแบ่งโหลดระหว่างดาวเคราะห์หลายดวงทำให้ได้แรงบิดที่สูงกว่ามากในแพ็คเกจที่เล็กกว่าและประหยัดพื้นที่มากกว่าเมื่อเปรียบเทียบกับเกียร์ประเภทอื่น
• ความแม่นยำสูงและฟันเฟืองต่ำ: การผลิตที่มีความแม่นยำทำให้เกิดการกระจัดเชิงมุมระหว่างอินพุตและเอาท์พุตน้อยที่สุดภายใต้โหลด ซึ่งสำคัญมากสำหรับหุ่นยนต์และระบบกำหนดตำแหน่งอัตโนมัติ
• ความแข็งที่เหนือกว่าและความแข็งแกร่งแบบบิด: การออกแบบโคแอกเชียลและจุดสัมผัสเฟืองหลายจุดส่งผลให้มีความต้านทานต่อการบิดตัวภายใต้ภาระได้ดีเยี่ยม ช่วยให้มั่นใจได้ถึงการส่งผ่านการเคลื่อนไหวที่แม่นยำ
• ประสิทธิภาพสูง: ด้วยประสิทธิภาพที่มักจะเกิน 97% ต่อสเตจ กล่องเกียร์ดาวเคราะห์จึงลดการสูญเสียพลังงาน ลดการสร้างความร้อนและต้นทุนการดำเนินงาน

สำหรับวิศวกร การทำความเข้าใจถึงการแลกเปลี่ยนระหว่างสถาปัตยกรรมกระปุกเกียร์ที่แตกต่างกันถือเป็นสิ่งสำคัญ การเปรียบเทียบโดยตรงทำให้ความได้เปรียบของดาวเคราะห์ชัดเจนขึ้น:

จัดการกับความท้าทายทั่วไปและข้อพิจารณาทางเทคนิค

แม้ว่ากระปุกเกียร์ดาวเคราะห์จะแข็งแกร่ง แต่ประสิทธิภาพและอายุการใช้งานที่ยาวนานนั้นขึ้นอยู่กับการจัดการกับการออกแบบเฉพาะและความท้าทายในการปฏิบัติงาน

เอาชนะการกระจายความร้อนในการใช้งานแรงบิดสูง

การทำงานต่อเนื่องภายใต้ภาระหนักจะทำให้เกิดความร้อนสูง การจัดการระบายความร้อนที่มีประสิทธิภาพไม่ใช่ทางเลือกแต่เป็นสิ่งจำเป็น การออกแบบขั้นสูงรวมเอาคุณสมบัติต่างๆ เช่น ครีบระบายความร้อนในตัว เส้นทางการหล่อลื่นที่ได้รับการปรับปรุง และการใช้น้ำมันหล่อลื่นสังเคราะห์ประสิทธิภาพสูง เช่นเมื่อจะระบุกระปุกเกียร์ให้ ไดรฟ์เกียร์ดาวเคราะห์แรงบิดสูงสำหรับงานต่อเนื่อง วิศวกรจะต้องคำนวณอัตราพลังงานความร้อนเพื่อให้แน่ใจว่าเครื่องสามารถกระจายความร้อนได้อย่างมีประสิทธิภาพพร้อมกับส่งแรงบิด

รับประกันความทนทานและอายุการใช้งานยาวนาน

ความทนทานเป็นสิ่งสำคัญยิ่ง โดยเฉพาะอย่างยิ่งในสภาพแวดล้อมที่รุนแรง กุญแจสำคัญในการมีอายุการใช้งานยาวนานคือคุณภาพของการตัดเฉือนฟันเฟือง การเลือกตลับลูกปืน และความสมบูรณ์ของตัวเรือน การบดฟันเฟืองอย่างแม่นยำเพื่อให้ได้โปรไฟล์ที่สมบูรณ์แบบจะช่วยลดความเข้มข้นของความเค้นและลดการสึกหรอ นอกจากนี้ การเลือกแบริ่งที่สามารถรองรับโหลดทั้งแนวรัศมีและแนวแกนจากเฟืองดาวเคราะห์ถือเป็นสิ่งสำคัญ กระปุกเกียร์ที่สร้างขึ้นเพื่อ กล่องเกียร์ดาวเคราะห์สำหรับงานหนักสำหรับระบบอัตโนมัติทางอุตสาหกรรม มักจะประกอบด้วยเกียร์แบบคาร์บูไรซ์และแบบแข็ง แบริ่งความจุขนาดใหญ่ และตัวเรือนที่ปิดผนึกและทนทานเพื่อไม่ให้มีสิ่งปนเปื้อน

การเลือกอัตราส่วนการลดที่เหมาะสมที่สุด

อัตราส่วนลดส่งผลโดยตรงต่อความเร็วเอาท์พุต แรงบิด และความเฉื่อยของระบบ กล่องเกียร์ดาวเคราะห์แบบหลายขั้นตอนช่วยให้มีอัตราส่วนที่สูงมาก (เช่น 100:1 หรือมากกว่า) ในขณะที่ยังคงขนาดที่กะทัดรัดไว้ การเลือกอัตราส่วนที่เหมาะสมเกี่ยวข้องกับการปรับความเร็วการทำงานของมอเตอร์ให้สมดุลกับความเร็วเอาท์พุตและแรงบิดที่ต้องการ ถือเป็นขั้นตอนสำคัญในการออกแบบระบบเช่น ระบบเกียร์ดาวเคราะห์แรงบิดสูงฟันเฟืองต่ำ สำหรับการจัดทำดัชนีที่แม่นยำหรือแขนหุ่นยนต์ โดยที่การตอบสนองแบบไดนามิกและความแม่นยำของตำแหน่งจะพึ่งพาซึ่งกันและกัน

เจาะลึกโดเมนแอปพลิเคชันเฉพาะ

คุณสมบัติเฉพาะของกระปุกเกียร์ดาวเคราะห์แรงบิดสูงทำให้เป็นสิ่งที่ขาดไม่ได้ในอุตสาหกรรมต่างๆ

หุ่นยนต์และเครื่องจักรอัตโนมัติ

ในด้านวิทยาการหุ่นยนต์ ความแม่นยำ ความกะทัดรัด และความน่าเชื่อถือไม่สามารถต่อรองได้ กระปุกเกียร์ดาวเคราะห์เป็นวิธีแก้ปัญหาที่แนะนำสำหรับระบบขับเคลื่อนข้อต่อของหุ่นยนต์ โดยให้แรงบิดสูงที่จำเป็นในการเคลื่อนย้ายอุปกรณ์ควบคุม ในขณะที่ยังคงการควบคุมตำแหน่งที่แม่นยำ ระยะฟันเฟืองที่ต่ำถือเป็นสิ่งสำคัญสำหรับความแม่นยำในการทำซ้ำ นี่คือเหตุผลว่าทำไมพวกเขาถึงเป็นศูนย์กลางของ กล่องเกียร์ดาวเคราะห์แรงบิดสูงสำหรับแขนหุ่นยนต์ ช่วยให้การเคลื่อนไหวราบรื่น ทรงพลัง และแม่นยำในหุ่นยนต์ประกอบ เชื่อม และขนถ่ายวัสดุ

ระบบพลังงานทดแทน

ภาคส่วนพลังงานหมุนเวียนนำเสนอเงื่อนไขการดำเนินงานที่มีความต้องการมากที่สุด ในระบบควบคุมระดับเสียงและการหันเหของกังหันลม กระปุกเกียร์จะต้องทนทานต่อน้ำหนักที่มหาศาลและแปรผัน สภาพอากาศที่เลวร้าย และต้องการการบำรุงรักษาเพียงเล็กน้อยตลอดหลายทศวรรษ กระปุกเกียร์แพลเน็ตทารีซึ่งมีความสามารถในการบิดและความทนทานสูง เหมาะอย่างยิ่งสำหรับบทบาทเหล่านี้ การออกแบบช่วยให้สามารถถ่ายเทและควบคุมแรงขนาดใหญ่ที่เกี่ยวข้องกับการปรับใบพัดกังหันได้อย่างมีประสิทธิภาพ

อุปกรณ์เคลื่อนที่และออฟโรด

สำหรับรถขุด เครน และเครื่องจักรกลหนักอื่นๆ ความหนาแน่นของกำลังและความทนทานเป็นสิ่งสำคัญ เฟืองดาวเคราะห์มักใช้ในระบบขับเคลื่อนล้อและวงแหวนแกว่งภายในเครื่องจักรเหล่านี้ ความสามารถในการรับแรงกระแทกและให้แรงบิดสูงในซองขนาดกะทัดรัดไม่มีที่ใดเทียบได้ เมื่อรวมเข้ากับ กระปุกเกียร์ดาวเคราะห์สำหรับอุปกรณ์การขุดและการก่อสร้าง ได้รับการออกแบบทางวิศวกรรมให้มีความต้านทานการปิดผนึกและการกัดกร่อนที่ดีขึ้นเพื่อให้ทำงานได้อย่างน่าเชื่อถือในสภาพแวดล้อมที่มีฝุ่น เปียก และมีฤทธิ์กัดกร่อน

นวัตกรรมและอนาคตของเทคโนโลยีเกียร์ดาวเคราะห์

การแสวงหาประสิทธิภาพที่สูงขึ้นยังคงขับเคลื่อนนวัตกรรมอย่างต่อเนื่อง การวิจัยมุ่งเน้นไปที่พื้นที่ต่างๆ เช่น วัสดุขั้นสูง (เช่น วัสดุคอมโพสิตและโลหะผสมที่มีความแข็งแรงสูง) กระบวนการบำบัดความร้อนที่เป็นกรรมสิทธิ์ และเทคนิคการผลิตที่มีความแม่นยำสูงเป็นพิเศษ นอกจากนี้ การบูรณาการเซ็นเซอร์สำหรับการตรวจสอบสภาพและการบำรุงรักษาเชิงคาดการณ์กำลังกลายเป็นคุณสมบัติมาตรฐานในกระปุกเกียร์ "อัจฉริยะ" ยุคถัดไป ความก้าวหน้าเหล่านี้มีจุดมุ่งหมายเพื่อผลักดันขอบเขตของสิ่งที่เป็นไปได้ กระปุกเกียร์ดาวเคราะห์แรงบิดสูง ประสิทธิภาพ ซึ่งนำไปสู่ประสิทธิภาพที่มากยิ่งขึ้น อายุการใช้งานที่ยาวนานขึ้น และการบูรณาการอย่างชาญฉลาดยิ่งขึ้นเข้ากับระบบอุตสาหกรรมที่เชื่อมต่อระหว่างกัน [2]

การเลือกกล่องเกียร์ดาวเคราะห์แรงบิดสูงที่เหมาะสม: คู่มือปฏิบัติ

การเลือกที่ถูกต้องเกี่ยวข้องกับการประเมินข้อกำหนดการใช้งานของคุณอย่างเป็นระบบโดยเทียบกับข้อกำหนดเฉพาะของกระปุกเกียร์

พารามิเตอร์ที่สำคัญในการประเมิน

• แรงบิดสูงสุดและแรงบิดสูงสุด: ตรวจสอบให้แน่ใจว่าพิกัดแรงบิดของกระปุกเกียร์ตรงกับโหลดต่อเนื่องของคุณ และพิกัดแรงบิดสูงสุดของกระปุกเกียร์นั้นเกินกว่าโหลดกระแทกที่คาดไว้
• อัตราส่วนลด: จับคู่อัตราส่วนกับความเร็วเอาท์พุตและแรงบิดที่คุณต้องการ โดยพิจารณาจากคุณลักษณะของมอเตอร์
• ฟันเฟือง: ระบุค่าฟันเฟืองที่ตรงกับความต้องการด้านความแม่นยำในการใช้งานของคุณ (เช่น <5 arc-min สำหรับระบบอัตโนมัติที่มีความแม่นยำสูง)
• การกำหนดค่าอินพุต/เอาท์พุต: ตรวจสอบให้แน่ใจว่าประเภทเพลา (แบบมีกุญแจ ร่องฟัน) ขนาด และส่วนเชื่อมต่อการติดตั้ง (หน้าแปลน ตีนผี) เข้ากันได้
• การให้คะแนนด้านสิ่งแวดล้อม: ตรวจสอบระดับ IP (Ingress Protection) สำหรับการกันฝุ่นและน้ำ และตรวจสอบให้แน่ใจว่าช่วงอุณหภูมิในการทำงานเหมาะสม

คำถามที่พบบ่อย (FกQ)

1. อะไรทำให้กระปุกเกียร์ดาวเคราะห์มี "แรงบิดสูง"

A กระปุกเกียร์ดาวเคราะห์แรงบิดสูง ได้รับการออกแบบทางวิศวกรรมมาโดยเฉพาะเพื่อให้แรงบิดเอาท์พุตสูงเป็นพิเศษเมื่อเทียบกับขนาดของมัน ซึ่งเกิดขึ้นได้จากฟันเฟืองที่กลึงอย่างแม่นยำ การจัดวางตลับลูกปืนอย่างเหมาะสม และบ่อยครั้งที่มีระยะเฟืองหลายขั้นเพื่อเพิ่มแรงบิดอย่างมีประสิทธิภาพภายในตัวเครื่องขนาดกะทัดรัด

2. ฉันจะรู้ได้อย่างไรว่าฉันต้องการโมเดลที่มีฟันเฟืองต่ำหรือไม่

คุณต้องการ ระบบเกียร์ดาวเคราะห์แรงบิดสูงฟันเฟืองต่ำ หากแอปพลิเคชันของคุณเกี่ยวข้องกับตำแหน่งที่แม่นยำ การจัดทำดัชนีซ้ำๆ หรือการพลิกกลับการเคลื่อนไหวอย่างรวดเร็ว ตัวอย่าง ได้แก่ แขนหุ่นยนต์ โต๊ะหมุน CNC และขั้นตอนระบบอัตโนมัติที่มีความแม่นยำ ซึ่งแม้แต่ข้อผิดพลาดเกี่ยวกับตำแหน่งเพียงเล็กน้อยก็เป็นสิ่งที่ยอมรับไม่ได้

3. กระปุกเกียร์ดาวเคราะห์สามารถรองรับการทำงานต่อเนื่องและงานหนักได้หรือไม่?

ใช่ แต่ต้องได้รับการออกแบบมาโดยเฉพาะ มองหากระปุกเกียร์ที่วางตลาด ไดรฟ์เกียร์ดาวเคราะห์แรงบิดสูงสำหรับงานต่อเนื่อง . คุณสมบัติหลัก ได้แก่ การจัดการระบายความร้อนที่แข็งแกร่ง (ครีบระบายความร้อน การหล่อลื่นที่มีประสิทธิภาพ) ตลับลูกปืนคุณภาพสูง และเกียร์ที่ออกแบบมาเพื่ออายุการใช้งานที่ยาวนานภายใต้ภาระที่คงที่

4. เหตุใดกระปุกเกียร์ดาวเคราะห์จึงพบได้ทั่วไปในวิทยาการหุ่นยนต์

ความหนาแน่นของกำลังสูงทำให้มีตัวกระตุ้นข้อต่อที่ทรงพลังและกะทัดรัด ฟันเฟืองต่ำและความแข็งบิดสูงของ กล่องเกียร์ดาวเคราะห์แรงบิดสูงสำหรับแขนหุ่นยนต์ ช่วยให้สามารถเคลื่อนไหวได้อย่างแม่นยำและทำซ้ำได้ ซึ่งเป็นรากฐานของความแม่นยำและประสิทธิภาพของหุ่นยนต์

5. อะไรคือสัญญาณของการสึกหรอหรือความล้มเหลวในกระปุกเกียร์ของดาวเคราะห์?

ตัวบ่งชี้ทั่วไป ได้แก่ เสียงรบกวนหรือการสั่นสะเทือนที่เพิ่มขึ้น อุณหภูมิในการทำงานที่เพิ่มขึ้น การรั่วไหลของน้ำมันหล่อลื่นที่มองเห็นได้ และระยะฟันเฟืองที่เพิ่มขึ้นที่วัดได้ สำหรับอุปกรณ์ที่สำคัญเช่น กล่องเกียร์ดาวเคราะห์สำหรับงานหนักสำหรับระบบอัตโนมัติทางอุตสาหกรรม แนะนำให้ใช้โปรแกรมการวิเคราะห์การสั่นสะเทือนและการตรวจสอบน้ำมันเป็นประจำเพื่อการบำรุงรักษาเชิงคาดการณ์

ที่ กระปุกเกียร์ดาวเคราะห์แรงบิดสูง ถือเป็นจุดสุดยอดของการออกแบบทางกล โดยนำเสนอการผสมผสานระหว่างความแข็งแกร่ง ความแม่นยำ และประสิทธิภาพที่เหนือชั้นในแพ็คเกจขนาดกะทัดรัด ตั้งแต่ข้อต่อที่แม่นยำของหุ่นยนต์อุตสาหกรรมไปจนถึงระบบขับเคลื่อนขนาดใหญ่ของเครื่องจักรก่อสร้าง บทบาทของมันเป็นสิ่งที่ขาดไม่ได้ ในขณะที่อุตสาหกรรมต่างๆ ผลักดันให้มีระบบอัตโนมัติที่ดียิ่งขึ้น ประสิทธิภาพที่สูงขึ้น และอุปกรณ์ที่แข็งแกร่งยิ่งขึ้น ความต้องการโซลูชันเฟืองดาวเคราะห์ขั้นสูงก็มีแต่เพิ่มขึ้นเท่านั้น ผู้ผลิตที่ผสมผสานการวิจัยและพัฒนาที่ล้ำสมัยเข้ากับกระบวนการผลิตที่พิถีพิถัน เช่น ผู้ผลิตที่ปฏิบัติตามมาตรฐานที่เข้มงวดในฮับด้านวิศวกรรมที่มีความแม่นยำ พร้อมที่จะเป็นผู้นำในการวิวัฒนาการนี้ โดยส่งมอบโซลูชันการส่งกำลังที่เชื่อถือได้ซึ่งอุตสาหกรรมสมัยใหม่ต้องพึ่งพา

อ้างอิง

(1) J. Uicker, G. Pennock และ J. Shigley, "ทฤษฎีเครื่องจักรและกลไก" ฉบับที่ 5, สำนักพิมพ์มหาวิทยาลัยออกซ์ฟอร์ด, 2017 (คำอธิบายสูตรอัตราส่วนเกียร์ดาวเคราะห์พื้นฐานและจลนศาสตร์)

[2] "ความก้าวหน้าในการออกแบบและการผลิตเกียร์" พงศาวดารของ International Academy for Production Engineering (CIRP) ฉบับที่ 1 68 ไม่ใช่ 2 ต.ค. 2019 (ทบทวนวัสดุสมัยใหม่ เทคนิคการผลิต และเทคโนโลยีเซ็นเซอร์แบบรวมในระบบเกียร์)
